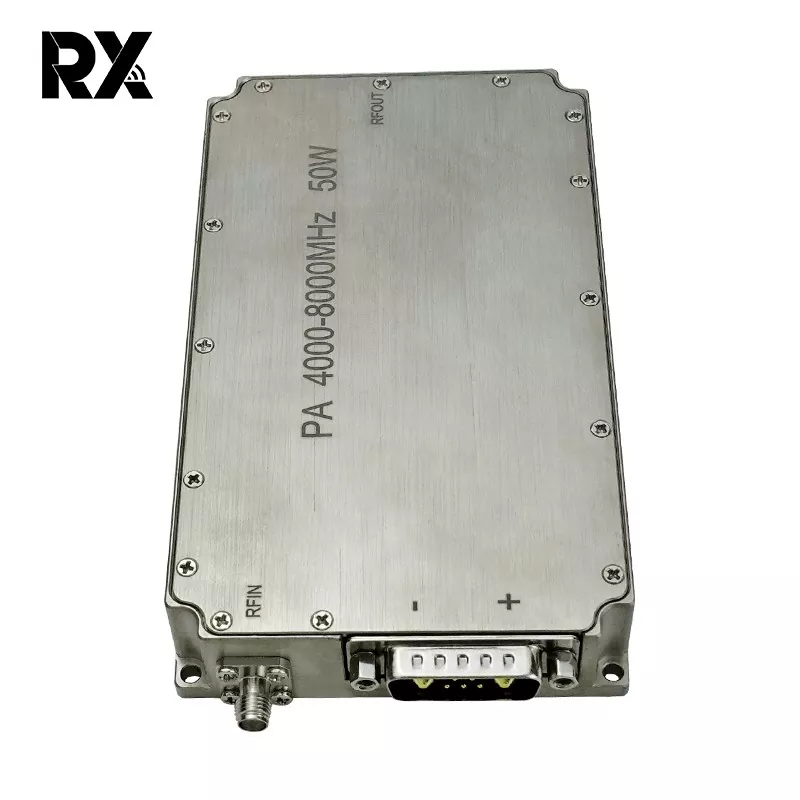

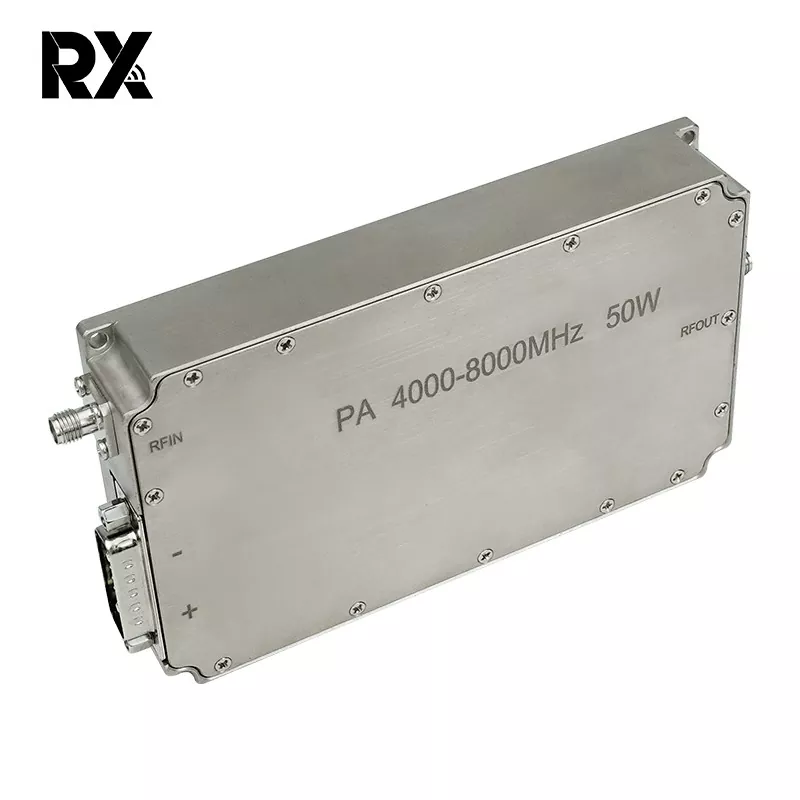

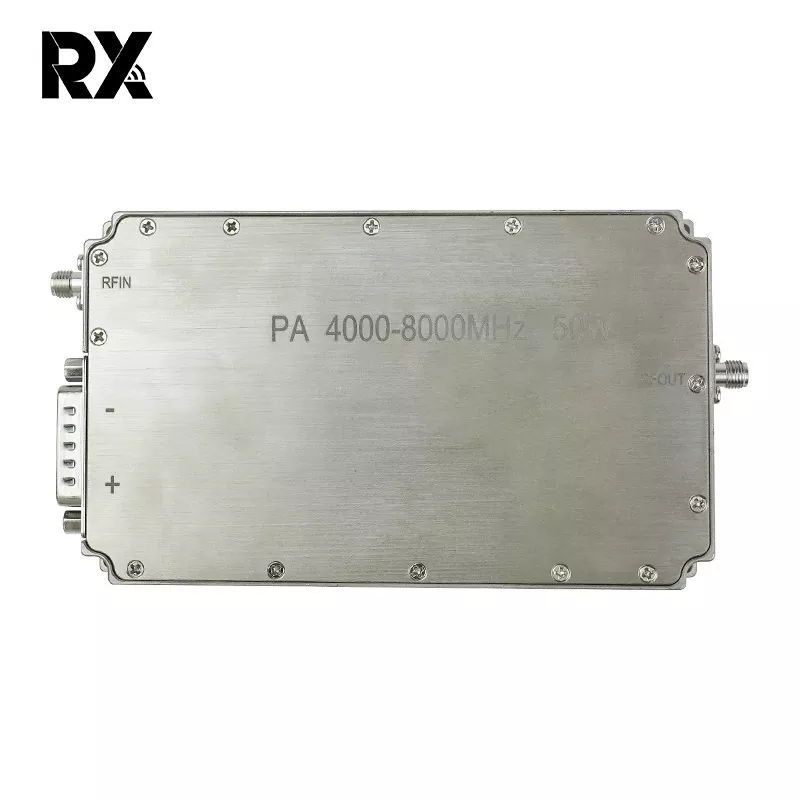

Ултра-широк опсег C-појас 4-8 GHz 50W моќен засилувач RF систем

Овој широкопојасен засилувач за моќност од 50 W е RF модул со високи перформанси дизајниран за апликации кои бараат силна излезна моќност во опсегот на фреквенции од 4 GHz до 8 GHz. Користејќи ја напредната GaN (галиум нитрид) технологија, тој обезбедува висока густина на моќност, одлична ефикасност и сигурна линеарност преку широк моментален пропусен опсег. Засилувачот е дизајниран за стабилност, издржливост и постојани перформанси во опкружувања со тешки барања.

Испрати барање

Опис на производот

Клучни карактеристики

Широкопојасни перформанси: Работи беспрекорно низ целиот спектар од 4GHz до 8GHz (C-Band) без потреба од префрлување на опсегот.

Висока излезна моќност: Обезбедува типична заситена излезна моќност од минимум 50 вати (47 dBm) низ опсегот.

Високо засилување: се одликува со типично засилување на мал сигнал од 50 dB (минимум), што обезбедува ефективно засилување на сигналот од извори со мала моќност.

Одлична плошност на засилување: Одржува супериорна плошност на засилување од вообичаено ± 1,5 dB во целиот фреквентен опсег за униформни перформанси.

Висока ефикасност: Вклучува дизајн со висока ефикасност, вообичаено постигнувајќи 30% Ефикасност на додадена енергија (PAE), намалувајќи го термичкото оптоварување и потрошувачката на еднонасочна енергија.

Цврсти линеарни перформанси: Нуди висока точка на компресија од 1 dB (OP1dB) обично > 47 dBm, поддржувајќи и линеарно и заситено засилување за различни шеми на модулација.

Интегрирана заштита и контрола: Вклучува сеопфатни безбедносни карактеристики: Заштита од обратен напон, исклучување од прекумерна температура и излезна заштита од преоптоварување / VSWR. Стандарден аналоген интерфејс за контрола на пристрасност, овозможување/оневозможување (TTL) и следење на статусот.

Термички менаџмент: Дизајниран со ефикасен систем за ладење на основната плоча за да се обезбеди сигурна работа во услови на целосно оптоварување. Температурен опсег на оперативниот случај: -40°C до +85°C.

Цврста конструкција: Сместен во робусно, херметички затворено метално пакување за супериорна заштита и еколошка отпорност, погодно за воени, воздушни и индустриски апликации.

бр.	Опис	Симбол	мин	Тип	Макс	Единица	Забелешка
1.	Работна фреквенција	BW	4000		8000	MHz
2.	Влезна моќност	Игла		0		dBm
3.	Излезна моќност CW	Псат	47	48.5	49.5	dBm	Континуиран бран
4.	Добивка на моќност	Гп	47		49.5	dBm	@ Пин=0 dBm
5.	Стекнување на моќност плошноста	△Гп		± 1,5		dB	@ Пин=0 dBm
6.	Мала Сигнална добивка	G	49	50.5	52	dB	@ Пин=-5dBm
7.	Мала плошност на добивка на сигналот	△ Г		±2		dB	@ Пин=-5dBm
8.	Влезна повратна загуба	S11		-15		dB
9.	Работен напон	Vdc	28	28	32	V
10.	Тековна потрошувачка	A		6	8	A	@ Pout=50~90W
11.	Работна температура		-40℃~+50℃
12.	Влез за RF конектор		SMA, женско
13.	Излез на RF конектор		SMA, женско
14.	Тежина			0.439	0.50	кг
15.	Должина * Ширина * Висина		1348022			мм
16.	Влезна моќност	PinMax	-5		5	dBm

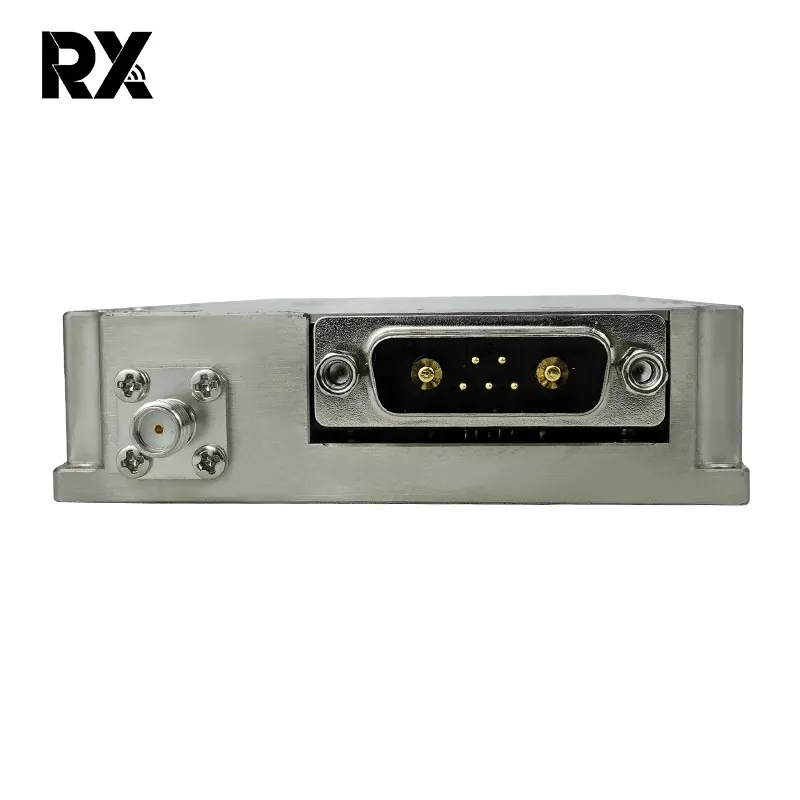

17.	Дефиниција на интерфејс (7W2 Женски)	ВДД	А1	Земјата
		ГНД	А2	28 Vdc
		Тековно чувство	1	Аналоген напон во однос на струјата на модулот@100mV/A
		Температура	2	Аналоген напон во однос на Температурата на модулот@10mV/℃
		Овозможи	3	Овозможи засилувач			Овозможува засилувач: TTL Logic High (3,3V) (Внатрешно повлечено-ниско)
		ГНД	4	Земјата
	Севкупна димензија	Забелешка: 1、 Вкупните димензии се само за референца; 2, Големината може соодветно да се зголеми или намали според барањата на клиентот; 3、 Позициите на влезниот интерфејс, излезниот интерфејс и интерфејсот за напојување може да се променат според реалните потреби на клиентите;
