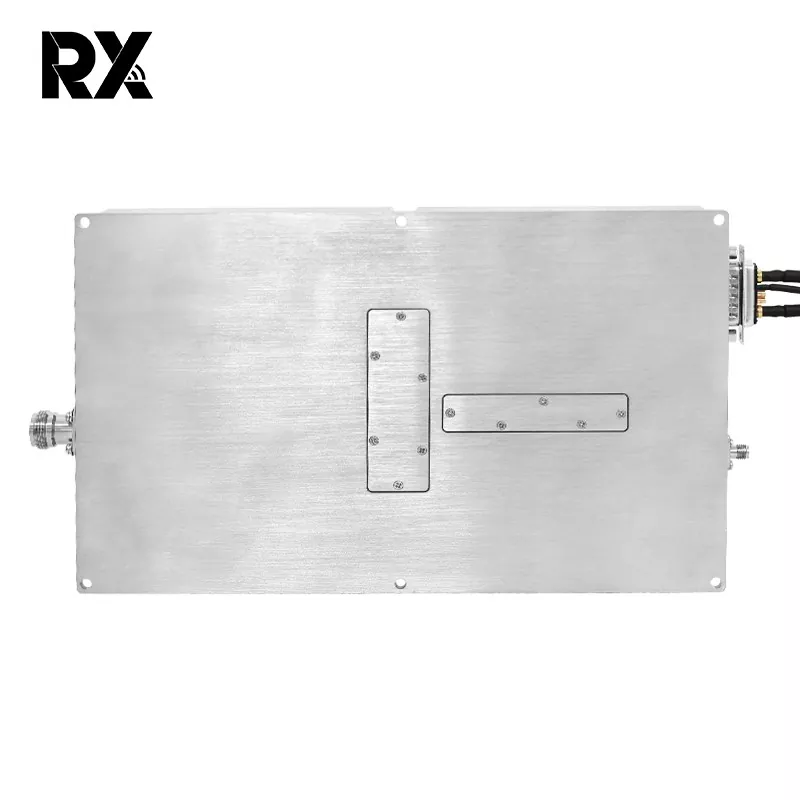

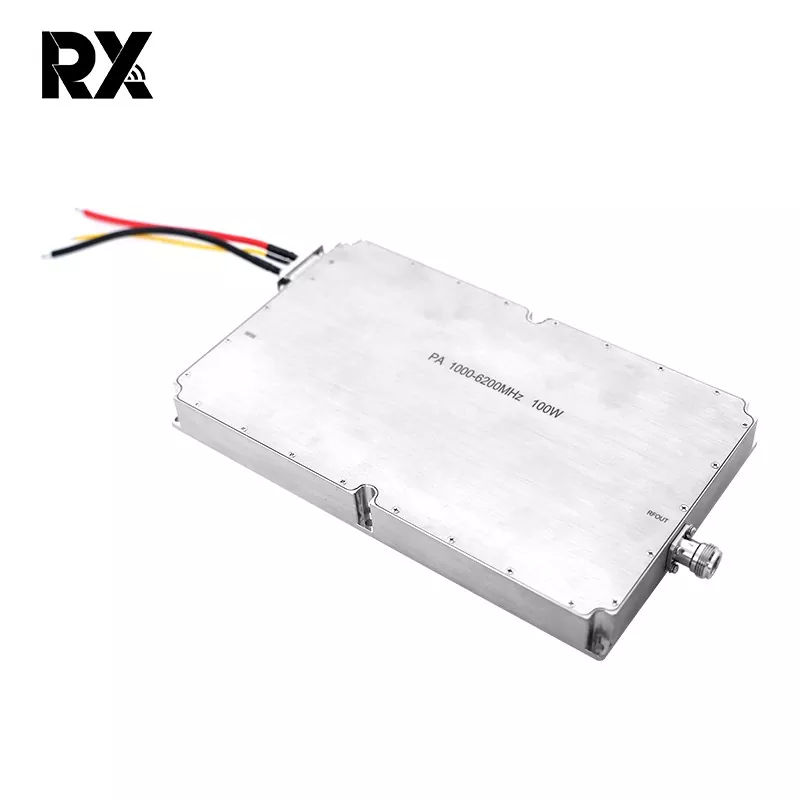

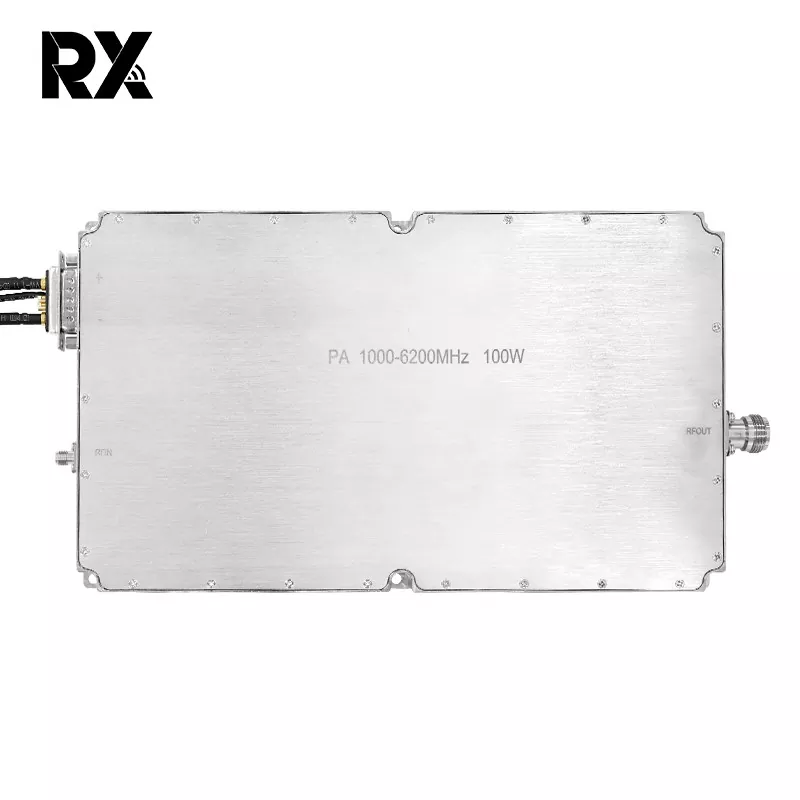

Засилувач на моќност со ултра широк опсег 1000-6000 MHz со висока моќност од 100 W

Ултра-широкопојасен 1000-6000 MHz Засилувач на моќност со висока моќност од 100 W е RF модул. Еден модул може да покрие 1-6 GHz, елиминирајќи ја потребата од традиционални кола за префрлување со повеќе опсег, значително намалувајќи ја големината и сложеноста на системот. Погоден за сценарија кои вклучуваат агилност на фреквенцијата, скокање на фреквенцијата или пречки на широкопојасен интернет.

Испрати барање

Опис на производот

Засилувач на моќност со ултра широк опсег 1000-6000 MHz со висока моќност од 100 W

Овој модул користи GaN технологија, постигнувајќи 30% помалку дисипација на топлина од LDMOS со еквивалентна моќност од 100 W, постигнувајќи вистинска висока моќност и мала дисипација на топлина, со што се продолжува животниот век на модулот. Понатаму, додадовме температурна заштита, заштита од оптоварување, заштита од пренапон и заштита од пребрзување на плочката на колото, со што се елиминира потребата од надворешни заштитни функции и значително се зголемува оперативната ефикасност.

За разлика од конвенционалните теснопојасни фреквенции, ултра широкопојасниот опсег (1000-6000 MHz) бара повисоки технички стандарди и стандарди за квалитет на компонентите за да ги постигне своите карактеристики со ултра широкопојасен опсег, висока моќност и висока доверливост. Ултра-широкопојасен засилувач на моќност од 1000-6000 MHz од 100 W покажа извонредни перформанси во модерните комуникации со повеќе опсег, тестирањето на ЕМС, електронското војување и системите против беспилотни летала.

Спецификација на 1000-6200MHz100W засилувач (TC=25℃)

бр.	Опис	Симбол	мин	Тип		Макс	Единица	Забелешка
1.	Работна фреквенција	BW	1000			6200	MHz
2.	Влезна моќност	Игла		2			dBm
3.	Излезна моќност CW	Псат	50.5	51		52.5	dBm	Континуиран бран
4.	Добивка на моќност	Гп	48.5	49		50.5	dBm	@ Пин=2 dBm
5.	Стекнување на моќност плошноста	△Гп		± 1,5			dB	@ Пин=2 dBm
6.	Влезна повратна загуба	S11		-15			dB
7.	Работен напон	Vdc	28	28		32	V
8.	Тековна потрошувачка	A		17		21.5	A	@ Pout=110~180W
9.	Влез за RF конектор		SMA, женско

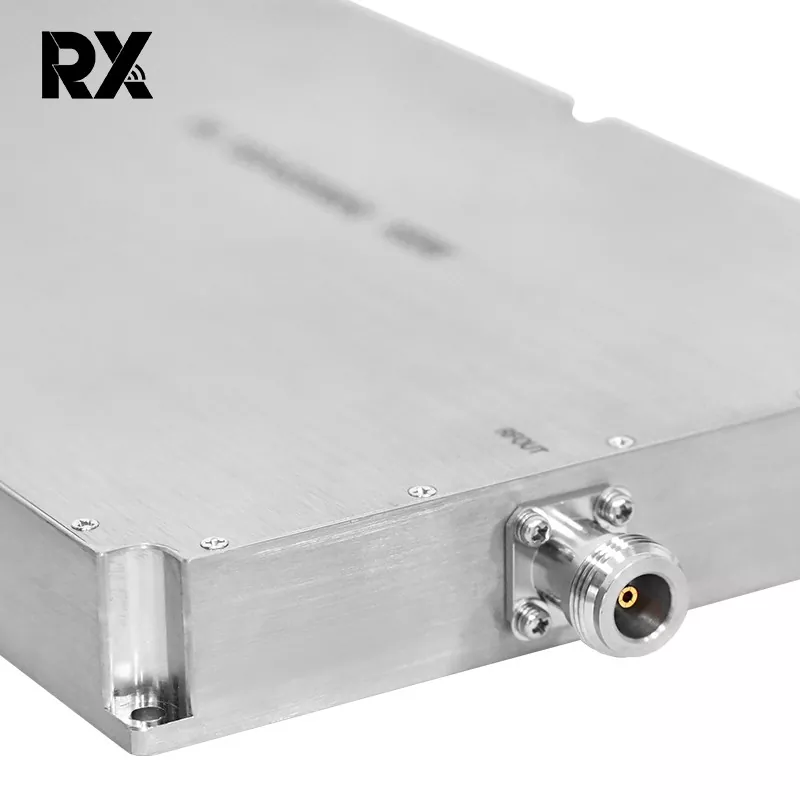

10.	Излез на RF конектор		N, женско
11.	Тежина			1.9		2	кг
12.	Должина * Ширина * Висина		25015025			мм
13.	Максимална влезна моќност	PinMax	≤10			dBm

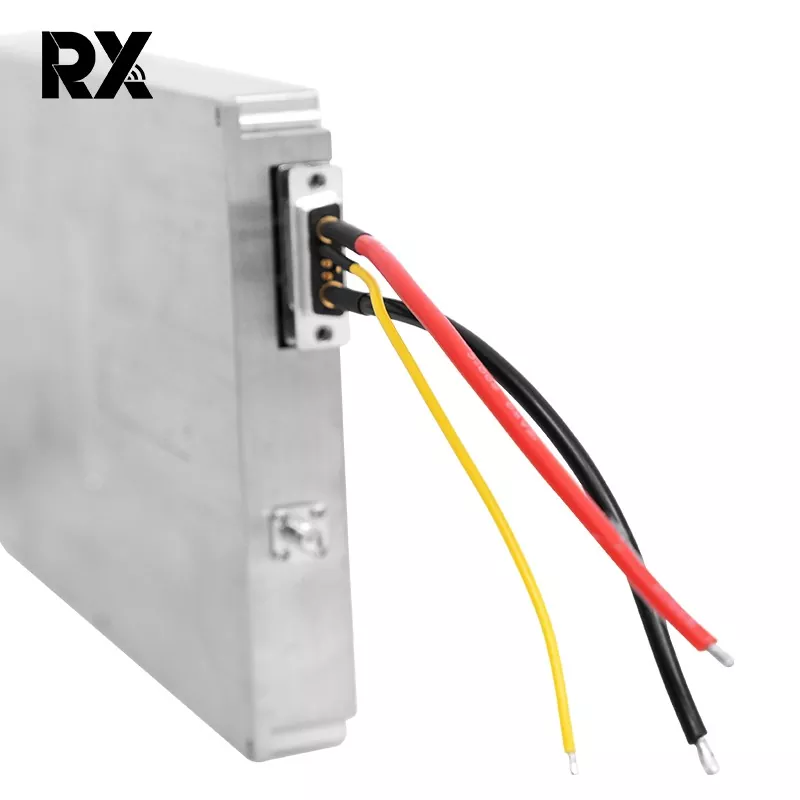

14.	Дефиниција на интерфејс (7W2 Женски)	ВДД	А1		28 Vdc
		ГНД	А2		Земјата
		Заштита од прекумерна струја	2		Нормална работа: 0V Заштита од прекумерна струја:+5V			Заштита од прекумерна струја@25A
		Заштита од прекумерна температура	2		Нормална работа: 0V Заштита од над температура:+5V			Прекумерна температура
		Овозможи	3		5V~Vdd: ВКЛУЧЕНО 0V: ИСКЛУЧЕНО			заштита @100℃
		ГНД	4		Земјата
		држава	5		Нормална работа: 0V Заштита на состојбата:+5V
