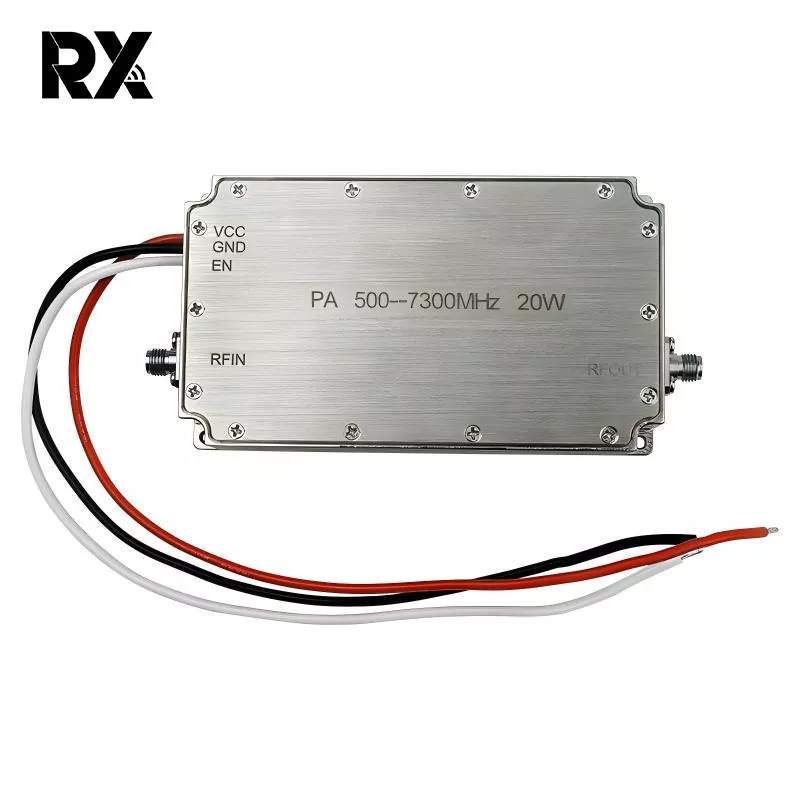

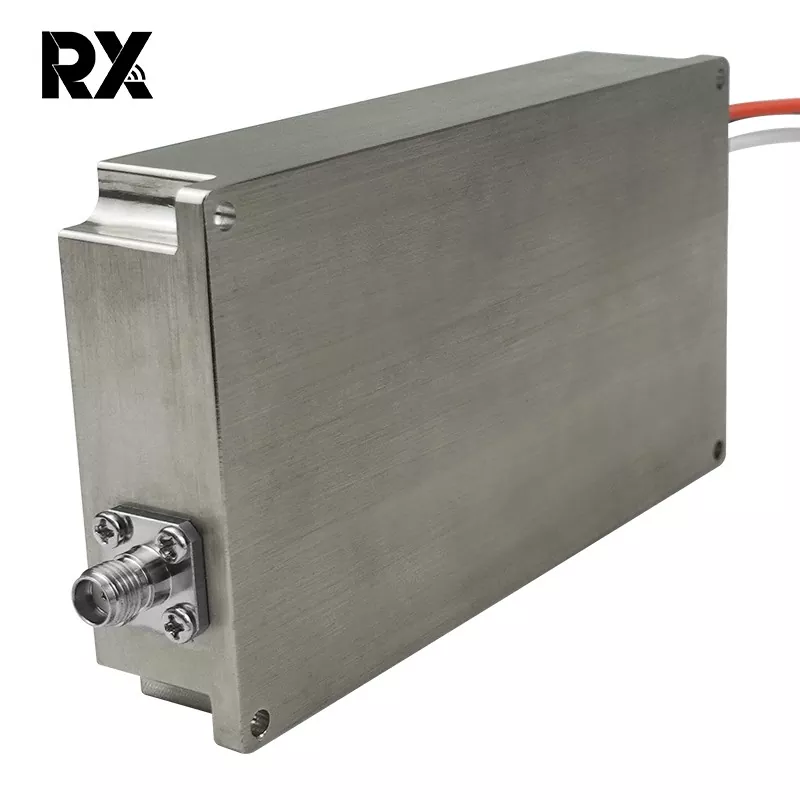

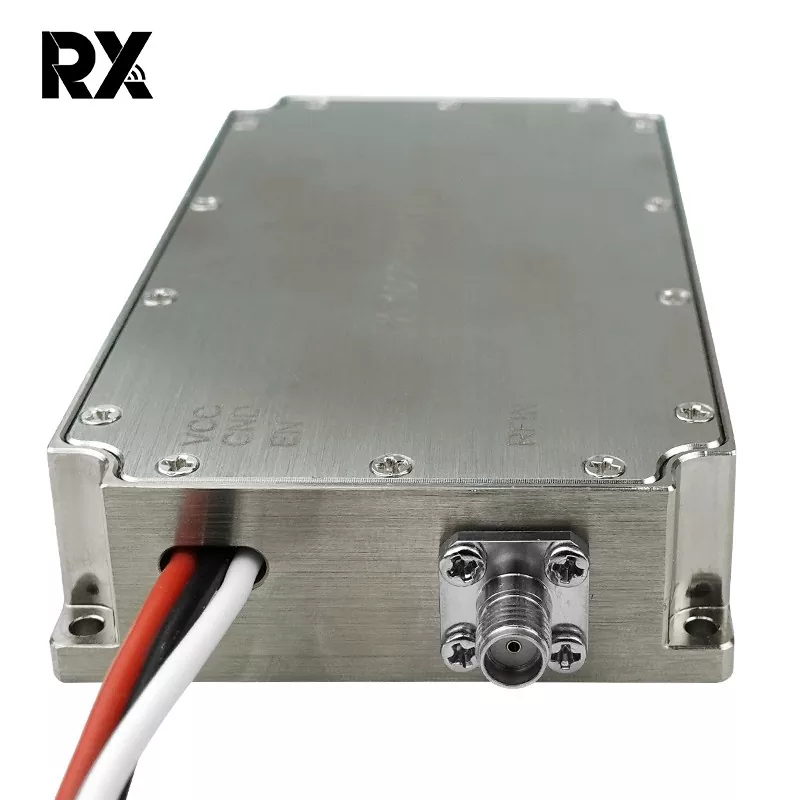

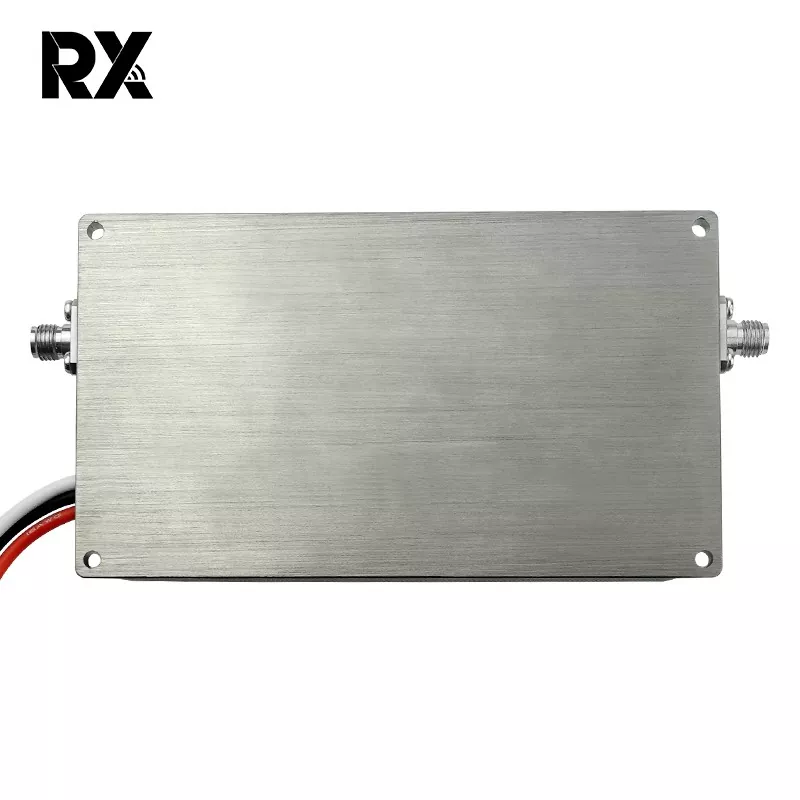

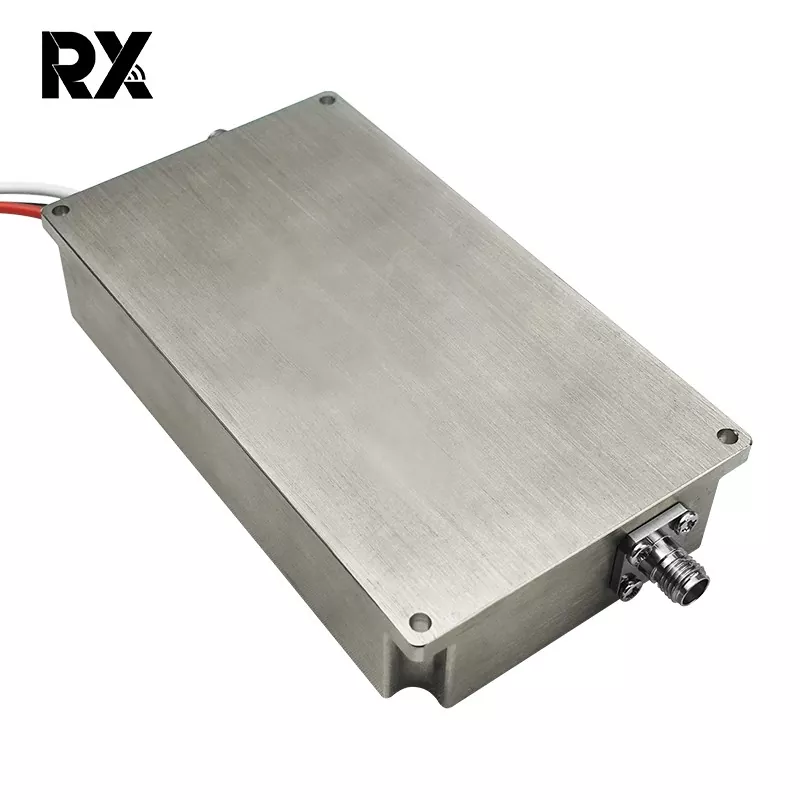

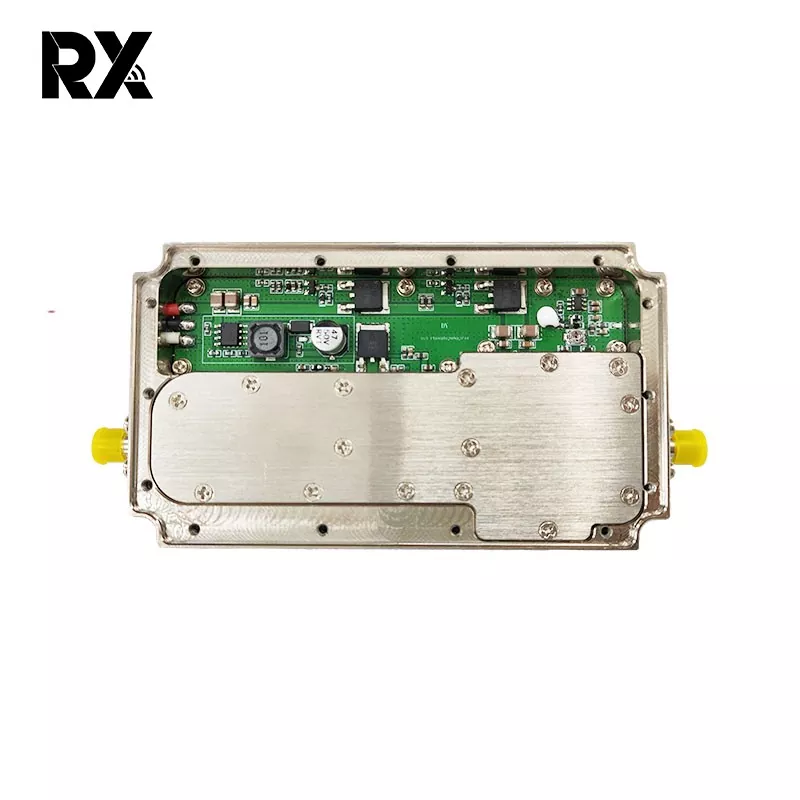

20W 500-7300MHz Засилувач на моќност со ултраширок опсег

Ова е 20W 500-7300MHz засилувач на моќност со ултраширок опсег без извор на сигнал. Тој игра клучна улога во диспечењето на моќноста и заштитата на линиите во системот. Иако самиот не обезбедува засилување, може прецизно да ги ослабува, усогласува или изолира сигналите со висока моќност до 20W во рамките на ултра широк опсег од 500 MHz-7,3 GHz.

Испрати барање

Опис на производот

Главните предности:

Овој чип со засилувач од 20W 500-7300 MHz покрива 500-7300 MHz, истовремено покривајќи ги L, S, C и дел од X опсезите, овозможувајќи повеќекратна употреба во еден чип. Ова го намалува бројот на компоненти за разделување на фреквенција, со што се компресира големината и се заштедуваат трошоци. Го олеснува префрлувањето помеѓу опсезите на пречки, елиминирајќи ја потребата од надворешни извори на сигнал и антени. Еден широкопојасен чип може да се справи со пречки од ниски фреквенции, конвенционални опсези до високи фреквенции.

Основна функција:

Во врската со широкопојасен примопредавател, ја поддржува моќноста на погонот од 20 W што ја надминува границата од претходната фаза до ниво со кое може да се справи следниот чип, спречувајќи го последователниот LNA/миксер да биде компресиран или изгорен. Издржува моментална моќност ≥ 20 W. Кога рефлектираната моќност се јавува поради неусогласеност на антената или отворено коло во следната фаза, овој засилувач на моќност од 500-7300 MHz од 20W ја апсорбира/ја намалува рефлектираната енергија за да ги заштити енергетските транзистори во претходната фаза.

Овој засилувач за напојување, вметнат помеѓу две фази на засилувачот на моќност, може да ја намали загубата на враќање за 3-6 dB, да ги намали рефлексиите меѓу фазите, да ја потисне самоосцилацијата и да ја подобри меѓустепената изолација.

Спецификација на ултра-широкопојасен засилувач на моќност од 20W 500-7300MHz (TC=25℃)

бр.	Опис	Симбол	мин	Тип		Макс	Единица	Забелешка
1.	Работна фреквенција	BW	500			7300	MHz
2.	Влезна моќност	Игла		0			dBm
3.	Излезна моќност CW	Псат	42.5	43		44	dBm	Континуиран бран
4.	Добивка на моќност	Гп		43			dBm	@ Пин=0 dBm
5.	Стекнување на моќност плошноста	△Гп		± 1,5			dB	@ Пин=0 dBm
6.	Влезна повратна загуба	S11		-15			dB
7.	Работен напон	Vdc	24	30		36	V
8.	Тековна потрошувачка	A		2		3	A	@ Pout=10~15W
9.	Влез за RF конектор		SMA, женско
10.	Излез на RF конектор		SMA, женско
11.	Тежина			0.278		0.3	кг
12.	Должина * Ширина * Висина		1056020			мм
13.	Максимална влезна моќност	PinMax	≤10			dBm
14.	Дефиниција на интерфејс	ВДД	А1		24 Vdc
		ГНД	А2		Земјата
		Овозможи	1		5V~Vdd: ВКЛУЧЕНО 0V: ИСКЛУЧЕНО
	Севкупна димензија	Забелешка: 1、 Вкупните димензии се само за референца; 2, Големината може соодветно да се зголеми или намали според барањата на клиентот; 3、 Позициите на влезниот интерфејс, излезниот интерфејс и интерфејсот за напојување може да се променат според реалните потреби на клиентите;
	Севкупна димензија

Криви на перформанси (вистински измерени примероци, 25 °C, 28 V)

Фреквенција	внесување	24V			30 V			36V
(MHz)	(dBm)	Попух (dBm)	I(A)	η(%)	Попух (dBm)	I(A)	η(%)	Попух (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
